光颉高压电阻

Viking光颉耐高压贴片电阻

联系方式:13681202674   QQ:343326583  Emal:67663@163.com
|
|
|
|
|
|
|
|

特点:

优越得耐压性能,最高可达4000V

体积小,重量轻,尺寸可多选

阻值范围宽,优越的耐高压高电流

装配成本低,与自动装贴设备匹配

电性能稳定,可靠性高





光颉hvr耐高压电阻系列

精度:1%   5%

尺寸:0402  0603  0805  1206  2010  2512

电压
:4000V 3000V 2000V 1000V 800V  500V

高压电阻器的尺寸宽广,电阻高达100M欧姆,最大超载至4000V。
厚膜特殊设计,实现SMD芯片电阻器的高工作电压和稳定性。电路中的关键功能电阻器之一是通过电压分割检测高压。每个电阻器都指定了额定电压和最大工作电压,使用时不应超过电压。此规范适用于以 Ruthenium 基为材料的矩形型固定芯片电阻器的所有尺寸。HVR 系列提供使用电阻器数量可以降低的高压。节省成本和空间。一般来说,较高的电阻是针对更高的电压。





 产品结构

1
Alumina Substrate
4
Edge Electrode
7
Resistor Layer
2
Bottom Electrode
5
Barrier Layer
8
Primary Overcoat
3
Top Electrode
6
External Electrode
9
Secondary Overcoat



Type
Size
(Lnch)
L
W
T
D1
D2
Weight (g) (1000pcs)
HVR02
0402
1.00±0.05
0.50±0.05
0.35±0.05
0.20±0.10
0.20±0.10
0.620
HVR03
0603
1.60±0.10
0.80±0.10
0.45±0.10
0.30±0.20
0.30±0.20
2.042
HVR05
0805
2.00±0.10
1.25±0.10
0.50±0.10
0.35±0.20
0.40±0.20
4.368
HVR06
1206
3.10±0.10
1.55±0.10
0.55±0.10
0.50±0.25
0.50±0.20
8.947
HVR0A
2010
5.00±0.10
2.50±0.15
0.55±0.10
0.60±0.25
0.50±0.20
24.241
HVR12
2512
6.35±0.10
3.10±0.15
0.55±0.10
0.60±0.25
0.50±0.20
39.448



      型号编码



HVR
03
F
T
E
X
1003
系列名称
HVR










封装尺寸

02:0402
03:0603
05:0805
06:1206
0A:2010
12:2512

电阻误差
F:±1%
J:±5%

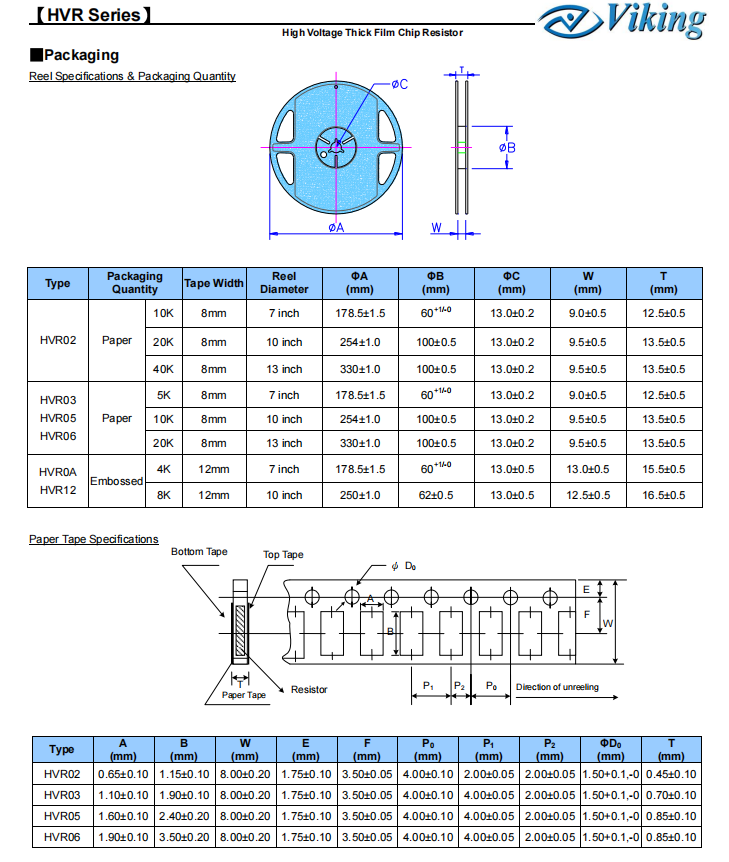

包装方式
T:7"Taping Reel
V:10"Taping Reel
W:13"Taping Reel
温度系数
PPM/℃

E:±100
F:±200
H:±400

功率

Y:1/16W
X:1/10W
W:1/8W
V:1/4W
U:1/2W
T:1W

阻值表示

1003:100KΩ
1004:1MΩ
1005:10MΩ

Item
Type

Power Rating at 70℃

Operating Temp. Range

Max. Operating Voltage
Max. Overload Voltage
Resistance Range
TCR (PPM/℃)

±1%(E24,E96)

±5%(E24)

HVR02(0402)

1/16W

-55 ~ +155℃

100V
200V

39KΩ-1MΩ

±100
1.02MΩ-10MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400

HVR03(0603)

1/10W

-55 ~ +155℃

200V
400V
56KΩ-1MΩ
±100
1.02Ω-10MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400

HVR05(0805)

1/8W

-55 ~ +155℃

400V
800V
100KΩ-1MΩ
±100
1.02MΩ-10MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400

HVR06(1206)

1/4W

-55 ~ +155℃

500V
1000V
100KΩ-1MΩ
±100
1.02Ω-10MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400

HVR0A(2010)

1/2W

-55 ~ +155℃

2000V
3000V
51KΩ-1MΩ
±100
1.02Ω-20MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400

HVR12(2512)

1W

-55 ~ +155℃

3000V
4000V
30KΩ-1MΩ
±100
1.02Ω-20MΩ
1.1MΩ-20MΩ
±200
-
22MΩ-100MΩ
±400
